メインツールバー¶
タイトルバーの下に表示される、よく使う操作ボタンを集めたツールバーです。設計モードと材料取り図モードで内容が変わります。
設計モードの各ボタン¶

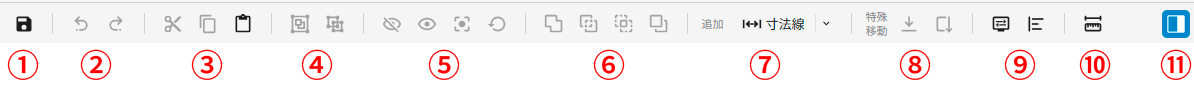

メインツールバー (設計モード)
ツールバーは区切り線でいくつかのグループに分かれています。丸数字はグループ (区切り線で囲まれたまとまり) ごとに振っており、上の画像の丸数字と対応しています。
| グループ | ボタン | 機能 | ショートカット |
|---|---|---|---|
| ① 保存 | 上書き保存 | 現在のプロジェクトを保存します | Ctrl+S |
| ② 履歴 | 元に戻す | 直前の操作を取り消します | Ctrl+Z |
| やり直し | 取り消した操作を再実行します | Ctrl+Y |
|
| ③ クリップボード | 切り取り | 選択したオブジェクトを切り取ります | Ctrl+X |
| コピー | 選択したオブジェクトをコピーします | Ctrl+C |
|
| 貼り付け | クリップボードから貼り付けます | Ctrl+V |
|
| ④ 注釈の追加 | 寸法線 / 分度器 / ビス / コメント / 画像 / テキスト | 各注釈オブジェクトを追加します (分割ボタン) | — |
| ⑤ グループ | グループ化 | 選択したオブジェクトを 1グループにまとめます | Ctrl+G |
| グループ解除 | グループを解除します | Ctrl+U |
|
| ⑥ 表示 | 一時的に隠す | 選択したオブジェクトを非表示にします | Ctrl+H |
| すべて表示 | 非表示のオブジェクトをすべて表示します | Ctrl+Shift+H |
|
| 中心を注視 | 選択の中心へ視点を寄せます | F9 |
|
| 回転をリセット | 選択した材料の回転姿勢を初期状態 (無回転) に戻します | — | |
| ⑦ ブーリアン | 結合 | 選択した材料を 1 つに統合します | — |
| 切り欠き | ベース材料から他を引きます | — | |
| 交差 | 共通部分を取り出します | — | |
| 結合解除 | 結合モデルを元の材料に戻します | — | |
| ⑧ 特殊移動 | 床に置く | 選択した材料を床面 (Y=0) に下ろします | L |
| 床に落とす | 選択した材料を直下の床または他の材料の上に落とします | — | |
| ⑨ 表示ツールバー切替 | ビューツールバー切替 | ビューツールバー の表示を切り替えます | — |
| 整列ツールバー切替 | 整列ツールバー の表示を切り替えます | — | |
| ⑩ 計測 | 距離計測 | 2点間の距離を計測します | M |
| ⑪ パネル切替 | 右サイドパネル切替 | 右サイドパネル の表示を切り替えます | — |
形状を組み合わせる操作 (結合・切り欠き・交差) は、対応する材料を 2 件以上選択しているときだけ有効です。
macOS では Ctrl を ⌘ に読み替えてください。ただし「一時的に隠す」「すべて表示」は、⌘+H が OS 予約のため ⌥+H / ⌥+⇧+H になります。詳しくは ショートカット一覧 を参照してください。
モーションモードの各ボタン¶
モーションモードでは、動きの再生に関わるボタンが現れます。
メインツールバー (モーションモード)
| グループ | ボタン | 機能 | ショートカット |
|---|---|---|---|
| ① 保存 | 上書き保存 | 現在のプロジェクトを保存します | Ctrl+S |
| ② 表示 | 一時的に隠す | 選択した部材を非表示にします (軸を合わせるとき手前の部材を退けます) | Ctrl+H |
| すべて表示 | 非表示の部材をすべて表示します | Ctrl+Shift+H |
|
| ③ スライド再生 | 再生 / 停止 | すべてのモーションを順に再生します。再生中は停止 (先頭に戻る) に変わります | — |
| 一時停止 / 再開 | 再生中の動きをその瞬間で止めます。止めている間は再開 (続きから) に変わります | — | |
| 停留秒数 | スライドごとに留まる秒数を指定します (1〜60 秒) | — | |
| モーション終了まで待つ | ON のとき、各スライドの動きが終わるまで停留を延長してから次へ進みます | — |
macOS では Ctrl+S は ⌘+S、Ctrl+H / Ctrl+Shift+H は ⌥+H / ⌥+⇧+H になります (前述と同じ)。
詳細は モーションモード のページを参照してください。
材料取り図モードの各ボタン¶
材料取り図モードでは、以下のボタンが現れます。

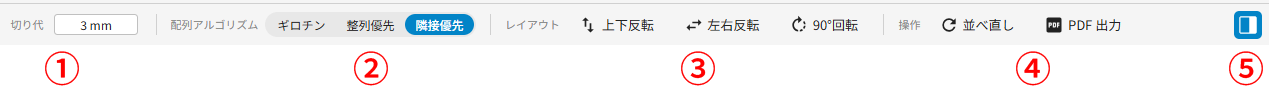

メインツールバー (材料取り図モード)
| グループ | ボタン | 機能 |
|---|---|---|
| ① 切り代 | 切り代入力 | のこ刃の切り代 (mm) を指定します |
| ② 配置 | 配列アルゴリズム | 板材の並べ方を「ギロチン / 整列優先 / 隣接優先」から選びます |
| ③ レイアウト | 上下反転 | 選択中パーツを上下反転します |
| 左右反転 | 選択中パーツを左右反転します | |
| 90°回転 | 選択中の板材を 90°回転します (シーンも更新) | |
| ④ 操作 | 並べ直し | 現在のシーンから材料取り図を再生成します |
| PDF 出力 | 材料取り図をPDFで出力するダイアログを表示します | |
| ⑤ パネル切替 | 右サイドパネル切替 | 右サイドパネル の表示を切り替えます |
詳細は 材料取り図モード のページを参照してください。
図面出力モード¶
図面出力モードではメインツールバーは表示されません。
