ペイント機能¶
材料の面ごと・全体に塗料を塗って、塗装後の見た目をシミュレーションできる機能です。塗料の使用量・コストは材料取り図モードで集計されます。
ペイントモードに入る¶
左サイドパネルの「ペイント」タブをクリックして開いた状態が ペイントモード です。タブを閉じる、または別のタブに切り替えるとペイントモードが終了します。

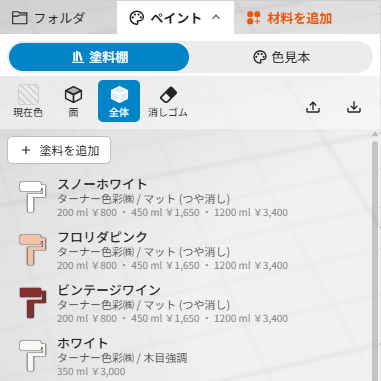

ペイントタブ
画面構成¶
ペイントタブは縦長のレイアウトで、上から順に次の要素が並びます。
| 要素 | 内容 |
|---|---|
| モード切替 | 「塗料棚」と「色見本」の 2モードを切り替えます。 |
| ツール行 | 現在の塗料色と塗布範囲モード (面単位 / 全体 / 消しゴム) が並びます。右側に並ぶボタンはモードによって変わります (下記の各モードを参照してください)。 |
| 一覧 | 選んでいるモードに応じた塗料の一覧です。 |
モード切替¶
モード切替 (塗料棚 / 色見本)
| モード | 内容 |
|---|---|
| 塗料棚 | 自分で登録した塗料の一覧表示・編集 |
| 色見本 | 標準パレット (178色) と DIY 塗料カタログ (71色、カテゴリ別) の一覧 |
塗料棚モードと色見本モードでは、ツール行の右側に並ぶボタンが異なります。それぞれのモードの説明を参照してください。
塗布範囲モード¶
塗布範囲モード (面単位 / 全体 / 消しゴム)
塗装の単位を選びます。この 3つはどちらのモードでも共通で使えます。
| モード | 内容 |
|---|---|
| 面単位 | クリックした 1面だけを塗ります。 |
| 全体 | クリックしたオブジェクト全体を塗ります (バケツ風)。 |
| 消しゴム | クリックした面・オブジェクトの塗料を消します。 |
消しゴムを選ぶと、それまでアクティブだった塗料は内部で記憶され、面単位 / 全体モードに戻したときに自動で復元されます。
色見本モードのときは、これらに加えて「スポイト」も使えます (下記の色見本モードを参照してください)。
塗料棚モード¶

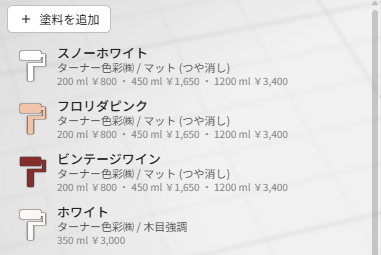

塗料棚 (登録済み塗料の一覧)
自分で購入した塗料を登録してペイントに利用できます。塗料棚モードのときは、ツール行の右側にエクスポート / インポートのボタンが並びます。
| 操作 | 内容 |
|---|---|
| + 塗料登録 | ペイント編集ダイアログ を開いて新しい塗料を登録します。 |
| 行をクリック | その塗料をアクティブにします。 |
| 行ホバー [編集] | 塗料の内容を編集します (ペイント編集ダイアログ)。 |
| 行ホバー [削除] | 塗料を棚から削除します。 |
| ↑ / ↓ ボタン | 並び順を変更します。 |
インポート / エクスポート¶
塗料棚のインポート / エクスポート
塗料棚は JSON ファイルとして書き出し、読み込むことができます。塗料棚のバックアップ等に利用できます。ボタンはツール行の右側にあります。
| 操作 | 内容 |
|---|---|
| エクスポート | 現在の塗料棚を JSON ファイルとして保存します。 |
| インポート | JSON ファイルから塗料棚を読み込みます (上書き)。 |
色見本モード¶

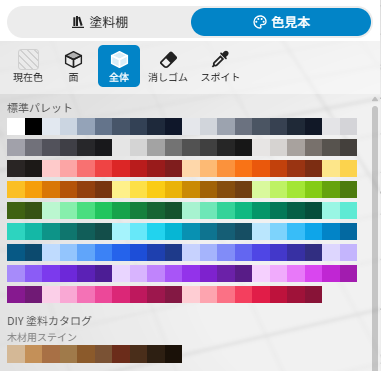

色見本 (標準パレット + DIY 塗料カタログ)
塗料を登録せずに、その場で使える色のカタログです。
| カタログ | 内容 |
|---|---|
| 標準パレット | 178色の基本色 |
| DIY 塗料カタログ | 71色 (カテゴリ別、メーカー塗料を参考に編集) |
色見本から塗るとそのままシーンに反映されますが、塗料棚には登録されないので、コスト集計などの対象にはなりません。塗料を登録して使う場合は「+ 塗料登録」または色見本から塗料棚に登録する経路を使います。
スポイト¶
スポイト (色見本モードのみ)
色見本モードのときは、塗布範囲モード (面単位 / 全体 / 消しゴム) に加えて「スポイト」が使えます。
| モード | 内容 |
|---|---|
| スポイト | クリックした面の塗料を採取して、現在の色にします。 |
スポイトは色見本モードのときだけ表示されます。色見本以外のモードに切り替えると、スポイトは自動で面単位に戻ります。
塗装の操作¶

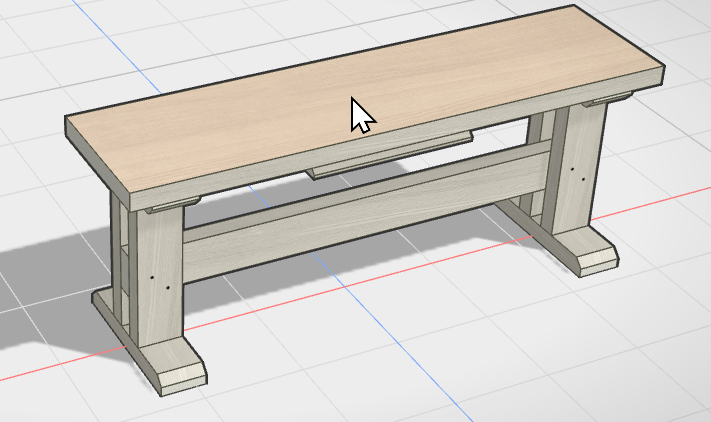

塗装の操作 (面ホバー中のプレビュー)
- ペイントタブを開く
- 塗料棚または色見本から塗料を選ぶ (色がアクティブになる)
- 塗布範囲モード (面単位 / 全体 / 消しゴム) を選ぶ
- 3D ビュー上でホバーすると塗装プレビューが表示される
- クリックして塗装を確定
ホバー時の塗装プレビューについては 3D ビューの操作 のページを参照してください。
ペイント可能な部材¶
| 対応 | 部材 |
|---|---|
| 対応 | 角材 / 板材 / 丸棒 / 丸板 / 丸パイプ / 波板 / 型鋼 / 金網 / 3D プリンタパーツ / 結合モデル |
| 対象外 | 画像 / 注釈オブジェクト (寸法線・ビス・コメントなど) / 取り込んだ 3D モデル |
集計¶
塗料を使った面積・容量・コストは、材料取り図モードのサマリで集計されます。サマリには塗料ごとの利用率 (登録した容量に対する必要量の割合) も表示されます。詳細は 材料取り図モード のページを参照してください。
