3D モデル出力ダイアログ¶

3D シーンを 3D モデルのファイルとして書き出すダイアログです。ファイルメニュー > エクスポート > 3D モデル... から開きます。

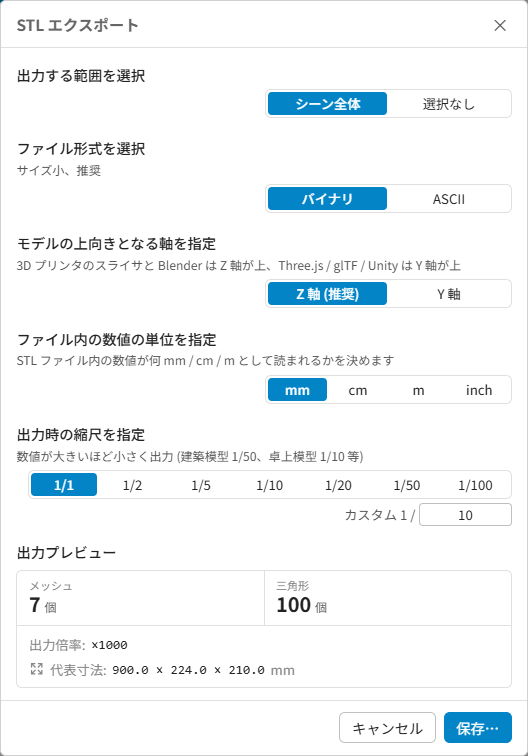

3D モデル出力ダイアログ

3D モデル出力ダイアログ

ファイルの種類¶

ダイアログの先頭で、書き出すファイルの種類を選びます。選んだ種類によって、以降に表示される設定項目が変わります。

種類	内容
STL	形状のみを書き出します。3D プリンタ向けです。
GLB	色・材質つきで書き出します。3D ビューアやモデリングソフト向けです。画面で見えているままの見た目を持ち出したいときに使います。
USDZ	色・材質つきで書き出します。iPhone / iPad で実物大に表示するとき向けです。
OBJ	形状のみを書き出します。多くの 3D ソフトで開ける形式です。
PLY	形状のみを書き出します。3D スキャンや測定系のソフト向けです。

項目	選択肢	内容
範囲	シーン全体 / 選択中のみ	エクスポート対象を指定します。選択がないときは「選択なし」と表示され、シーン全体側だけが選べます。
形式 (STL / PLY のとき)	バイナリ / ASCII	バイナリは「サイズ小、推奨」、ASCII は「テキスト、デバッグ向き」です。
形式 (GLB のとき)	GLB / glTF	GLB は「バイナリ 1 ファイル、テクスチャも同梱、推奨」、glTF は「テキスト (JSON)、中身を確認したいとき向き」です。
上向き軸	Z 軸 (既定) / Y 軸	Z 軸は 3D プリンタのスライサと Blender 向け (推奨)、Y 軸は Three.js / glTF / Unity 向けです。
原点	シーン原点 (既定) / 中心化	シーン原点は、シーンのワールド原点をそのまま使います (部材どうしの位置関係を保ちたいとき)。中心化は、出力対象の中心を原点 (0,0,0) に揃えます。別アプリで取り込んで編集するときに扱いやすくなります。
出力単位	mm (既定) / cm / m / inch	ファイル内の数値が何 mm / cm / m として読まれるかを決めます。
縮尺	1/1 (等倍) / 1/2 / 1/5 / 1/10 / 1/20 / 1/50 / 1/100 / カスタム	数値が大きいほど小さく出力します (建築模型 1/50、卓上模型 1/10 など)。プリセットの下にある「カスタム 1 /」欄で任意の整数を入力できます (初期値 1/10)。

USDZ と OBJ は選べる形式が 1 つしかないため、「形式」の行は表示されず、代わりに次の注意書きが出ます。

種類	表示される注意書き
USDZ	USDZ は iPhone / iPad で実物大に表示するため、単位と上向きの軸を固定して保存します。
OBJ	OBJ は形状のみを保存します。色や材質も残したいときは GLB を選んでください。

USDZ を選んだときは、「上向き軸」と「出力単位」の行も表示されません (実物大で表示するため、m 単位・Y 軸上向きに固定されます)。

形式の選択は種類ごとに覚えられます。STL と GLB を行き来しても、それぞれで選んでいた形式はそのまま残ります。

設定を変更すると、以下の推定情報がリアルタイムで更新されます。

ボタン	内容
保存…	ファイルとして保存します。保存ダイアログが開くので、名前を付けて保存してください。保存中は「保存中...」表示に変わります。
キャンセル	出力せずに閉じます。

対象が 0 件 (シーン全体で部材なし、または「選択中のみ」で未選択) のときは保存ボタンが無効になります。

詳細は 3D モデル出力のページを参照してください。
