レーザー加工出力ダイアログ

板材をレーザー加工機向けの SVG / DXF 形式で出力するダイアログです。ファイルメニュー > エクスポート > レーザー加工機向け出力... から開きます。

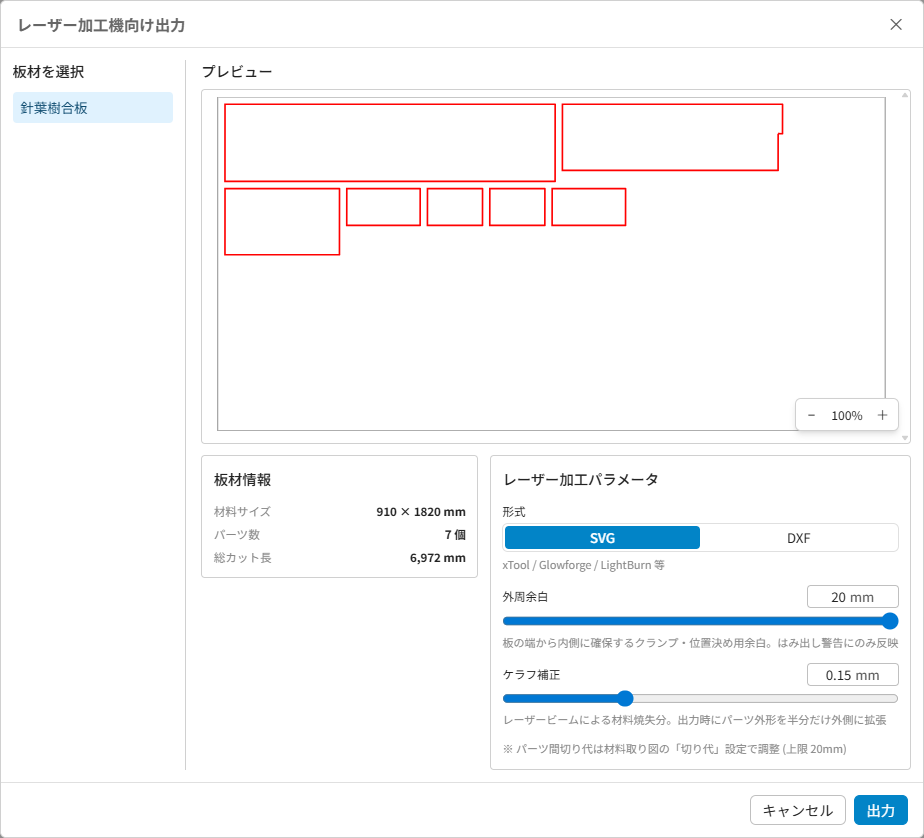

レーザー加工出力ダイアログ

画面構成

エリア	内容
左側	シーン内の板材一覧 (一覧から出力する板材を 1つ選択)
右側	プレビュー画像 / 統計 / 出力パラメータ

プレビュー

選択した板材の上に乗っているパーツを、レーザー加工機の取り回しに合わせてパッキングし直したレイアウトを画像で表示します。材料取り図と同じ見た目で、パーツの赤枠と外周余白の緑破線が重なります。

本体の材料取り図にはダイアログを開いていても影響しません (パラメータ調整はこのダイアログ内に閉じます)。

統計

項目	内容
パーツ数	レイアウト上のパーツの枚数
総カット長	レーザー加工の総走行距離 (mm) の目安

出力パラメータ

項目	内容	既定
外周余白	ベース材の外周に確保する余白 (mm)	5 mm
ケラフ補正	加工時のレーザービーム幅を補正するため、外形を一律に膨らませる量 (mm)	0.15 mm

パーツ間の切り代は、材料取り図モードの「切り代」と共通です (このダイアログ内には項目がありません)。あらかじめ材料取り図モードで切り代を設定してください。

外周余白の変更はプレビューに即時反映されますが、ケラフ補正は SVG / DXF 出力時にだけ反映されます。

ボタン

ボタン	内容
出力	形式 (SVG / DXF) を選んで保存します。
キャンセル	出力せずに閉じます。

詳細は レーザー加工 (SVG / DXF) のページを参照してください。
