右サイドパネル¶

ウィンドウ右端に表示されるパネルです。表示・非表示はメインツールバーの「右サイドパネル切替」ボタンで切り替えます。

表示内容¶

モードによって中身が変わります。

モード	内容
設計	プロパティ + スライドアルバム
モーション	ー (動きの設定は左パネルのモーションツリーで行います)
材料取り図	材料取り図サマリ
図面出力	ー

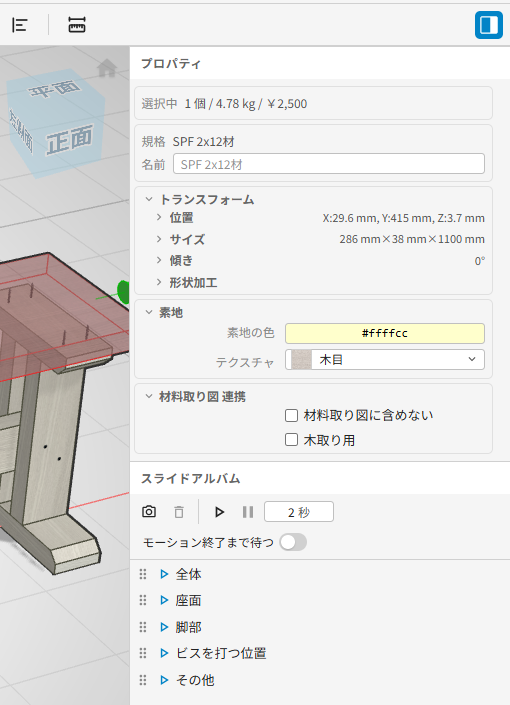

設計モードの右サイドパネル

右サイドパネル (設計モード)

選択中オブジェクトのプロパティを編集します。

主な編集項目:

カテゴリ	内容
位置	X / Y / Z 座標
サイズ	幅 / 高さ / 奥行きなど (材料によって異なる)
回転	X / Y / Z 軸の回転角度
傾き	材の傾き具合の表示 (読み取り専用、後述)
表示	色・テクスチャ・表示 / 非表示
形状加工	斜めカット / 丸エッジなど (一部材料のみ)
エッジ表示	エッジ (輪郭) を表示するか (取り込みパーツのみ)
材料取り図に含めない	ON にすると、この部材を材料取り図の集計から除外します (後述)
木取り用	ON にすると、常にワイヤーフレーム表示になり、材料取り図の集計からも除外されます (後述)

詳細は部材 / 注釈オブジェクトのページを参照してください。

材を選ぶと、現在の姿勢を角度で確認できます。いずれも読み取り専用です。

項目	内容
傾斜角	材の長手方向が水平から起き上がっている角度 (0° = 水平 / 90° = 垂直)。
軸まわりの角度	各軸まわりの回転角 (参考値)。回転の組み合わせ方によって、同じ姿勢でも数値が変わることがあります。

ON にすると、その部材を材料取り図の集計から外します。一時的な参考部材や、組み立て図のために重ねて置いた部材を、買い物リストの本数に数えたくないときに使います。角材・板材・DIY 資材 (丸パイプ・型鋼・波板・金網・丸棒など)・結合モデル・ビスで設定できます。

ON にすると、その部材が常にワイヤーフレーム (線のみ) で表示され、材料取り図の集計からも除外されます。

材料取り図では表現できない詳細な部品図をシーン上で作るときに、切り出しのベースになる材料を表現するために使います。ベースの材料を木取り用にすると、描画モードの設定に関係なく線だけの表示になるため、重ねて置いた部品の形が見やすく、買い物リストの集計にも影響しません。

ビスを除き、「材料取り図に含めない」と同じ部材で設定できます。

複数のオブジェクトを選択すると、共通の項目だけが表示されます。このとき色やテクスチャなどの見た目のプロパティを変えると、選択中のオブジェクトすべてに同じ値がまとめて適用されます (位置・サイズなど個体ごとに異なる項目は、まとめての変更はできません)。

スライド (視点の保存) を一覧表示し、クリックで視点復元・スライドショー (順次再生) が行えます。詳細はスライドアルバムのページを参照してください。

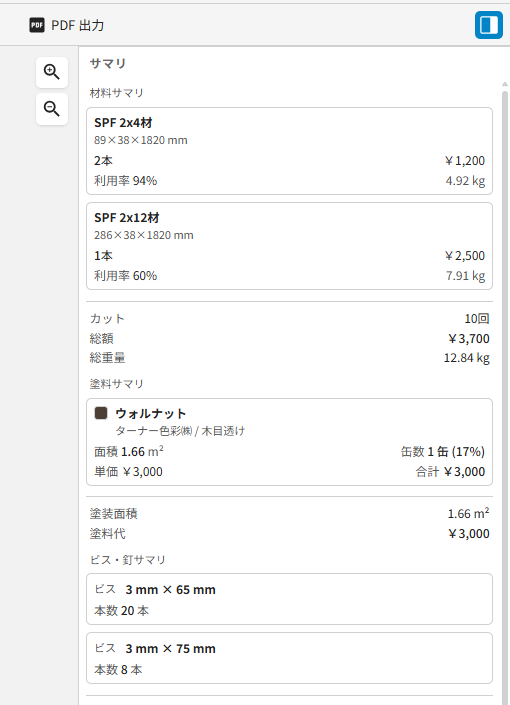

材料取り図モードの右サイドパネル

右サイドパネル (材料取り図モード)

シーンで使っている材料・塗料・ビス・パーツの数量とコストを集計して表示します。買い物リストの内容をひと目で確認できます。

セクション	内容
材料サマリ	規格ごとにベース材の必要本数 (枚数)・利用率・小計金額・小計重量を表示します。末尾にカット回数・合計金額・総重量の合計行が付きます。
塗料サマリ	塗料ごとに塗装面積・必要缶数 (利用率)・単価・合計金額を表示します。塗料を塗っていない面の面積も「未塗装」として表示します。
ビス・釘サマリ	ビス・釘の規格 (径 × 長さ) ごとの本数と、全体の合計本数を表示します。
パーツサマリ	レンガ・タイル・金具などのパーツの個数・小計金額・小計重量を表示します。

シーンに該当するものがないセクション (塗料を使っていないシーンの塗料サマリなど) は表示されません。単価や重さが規格に設定されていない項目は、金額・重量の欄が空欄になります。

集計内容の詳細は材料取り図モードのページを参照してください。

右サイドパネルの左端をドラッグすると幅を変更できます (200〜640 px の範囲)。設定値はアプリ再起動後も保持されます。
