材料取り図 PDF プレビューダイアログ¶

材料取り図を PDF に出力する前のプレビュー + 設定ダイアログです。材料取り図モードのメインツールバーの「PDF 出力」ボタンから開きます。

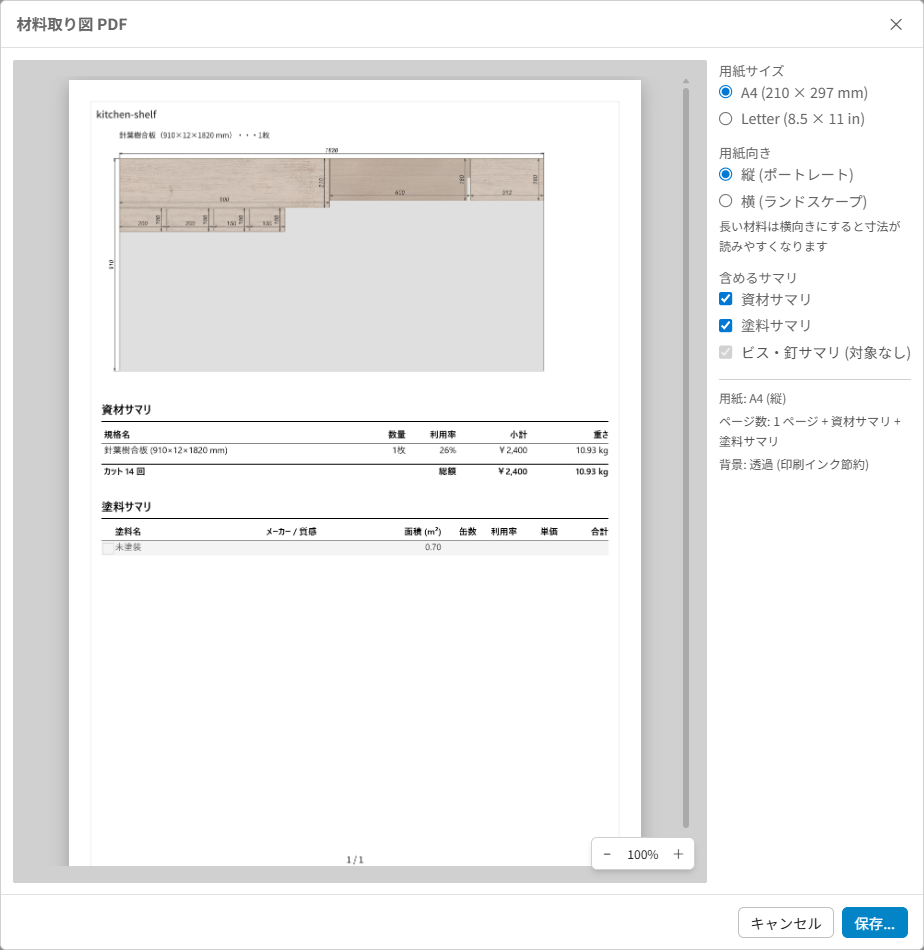

材料取り図 PDF プレビューダイアログ

材料取り図 PDF プレビューダイアログ

画面構成¶

エリア	内容
左側	出力プレビュー画像 (材料取り図の各ページ、資材サマリ、塗料サマリ、ビスサマリ、パーツサマリ) を縦スクロールで一覧表示
右側	出力オプション

項目	内容
用紙サイズ	A4 / Letter など (環境設定の地域に応じた既定値)。選んだ内容はアプリに保存され、次に開いたときも引き継がれます。
用紙向き	縦 / 横。開いた瞬間は、並んだ部材全体の縦横比から自動で選ばれます (横長なら「横」、それ以外は「縦」)。
含めるサマリ	資材サマリ / 塗料サマリ / ビス・釘サマリ / パーツサマリを PDF に含めるかを個別に選べます。材料取り図だけを印刷したいときはチェックを外してください。シーンに集計対象が無いサマリは淡色になり、選択できません。選んだ内容はアプリに保存され、次に開いたときも引き継がれます。

ボタン	内容
保存...	PDF を生成して保存します。保存ダイアログが開くので、名前を付けて保存してください。
キャンセル	保存せずに閉じます。

向きを切り替えると、プレビュー画像も即座に再生成されて表示が連動します。

サマリの行数が 1 ページに収まらない場合は、行の区切りで複数ページに分割して出力されます。プレビューと PDF は同じ割付で作られるため、プレビューで見えている状態がそのまま出力されます。

プレビューは、右下の「−」「+」ボタンまたは Ctrl + マウスホイールで 50%〜400% の範囲で拡大縮小できます。中央の拡大率表示をクリックすると 100% に戻ります。macOS では ⌘ + マウスホイール、またはトラックパッドのピンチ操作でも拡大縮小できます。

詳細は材料取り図モードのページを参照してください。
