表示メニュー¶

3D ビューの見た目を切り替える設定をまとめたメニューです。同じ設定はサブツールバーからも操作できます。

表示メニュー

項目一覧¶

項目	内容
スタイル >	描画モード (面 + 線 / 面 + 線（全て） / 面のみ / 線のみ) を切り替えます (後述)。
影を表示	床への影の表示を切り替えます。重ねた部材の位置関係を把握しやすくなります。
床を表示	グリッド付きの床面の表示を切り替えます。グリッドは 100mm 間隔で、寸法感覚の目安になります。
アウトラインを表示	材料の外周を太線で強調するかを切り替えます。漫画調の見た目になり、形状を識別しやすくなります。
遠近感 >	視野角を弱 / 中 / 強から選択します (後述)。
文字サイズ >	注釈と部品名ラベルの文字サイズを小 / 中 / 大から選択します (後述)。
座標系 >	移動・回転ハンドルの基準を「ワールド / ローカル」から選択します (後述)。
部品名ラベル >	材料に重ねて表示するラベル形式を選択します (後述)。
ウォークスルー	一人称視点で部屋の中を歩き回るモードに切り替えます。詳細はウォークスルーのページを参照してください。

3D ビューの描画方式を切り替えます。

項目	内容
面 + 線	面と、手前に見えるエッジ線を描画します (既定)。形状が一番見やすい標準モードです。
面 + 線（全て）	面と、すべてのエッジ線を描画します。奥に隠れたエッジも面を透かして前面に描かれ、組み立て図のように内部の稜線まで見えます。
面のみ	面だけを描画します (実物に近い見た目)。プレゼン用の画像作成に向きます。
線のみ	エッジ線だけを描画します (ワイヤフレーム)。内部や奥に隠れた部材を確認するときに使います。

カメラの視野角 (FOV) を切り替えます。

項目	内容
弱	視野角が狭く歪みが少なくなります。設計向きで、寸法感を正確に把握したいときに使います。
中	バランスの取れた見た目になります。
強	視野角が広く迫力ある見た目になります。プレゼン画像で使うと印象が強くなります。

シーン上に重ねて表示される文字 (寸法線・分度器・コメント・部品名ラベル) と、材料取り図上のパーツ名の文字サイズを、まとめて切り替えます。

項目	内容
小	細かく多くのラベルを並べたいときに使います (大の 0.5 倍)。
中	バランスの取れた標準サイズです (既定、大の 0.75 倍)。
大	プレゼンやスクリーンショット向けにしっかり見せたいときに使います。

材料取り図モードでは右サイドパネルが隠れるため、文字サイズの切り替えはこのメニューからのみ行えます。

移動・回転・スケールマニピュレータの基準軸を切り替えます。

項目	内容
ワールド	ハンドルが常に X / Y / Z 軸固定になります (既定)。シーン全体の座標で操作できます。
ローカル	基準オブジェクトの向きに合わせます。回転した部材を、その傾きに沿って動かしたいときに使います。

材料に部品名や ID を重ねて表示します。材料取り図と 3D シーンを照合するときや、複数の似た部材を識別するときに使います。

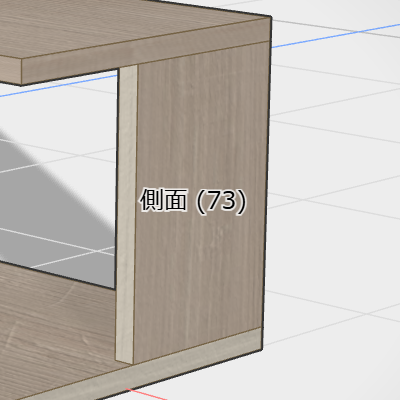

表示しない	部品名のみ	ID のみ	部品名 + ID

ラベルを表示しません (既定)。	プロパティパネルで設定した部品名を表示します。	自動採番された ID を表示します。材料取り図 PDF と同じ番号で照合できます。	部品名と ID の両方を表示します。

ラベルは黒文字に白いふちどりで表示され、背景の色によらず読みやすくなっています。文字サイズは「文字サイズ」サブメニューに連動します。

部品名は、材料を選択した状態で右サイドパネルの「部品名」欄から入力します。複数の材料を選択して入力すると、選択しているすべての材料に同じ部品名がまとめて設定されます (「棚板」のようにまとめて名前を付けたいときに使えます)。

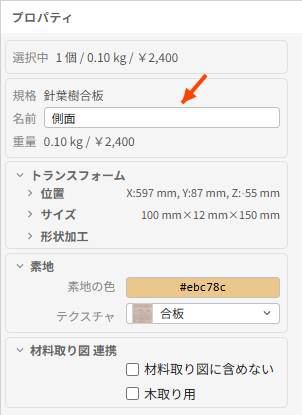

プロパティパネルの部品名欄

プロパティパネルの部品名欄
